AMáy ép bảng quaylà một loại thiết bị cơ khí được sử dụng trong các ngành công nghiệp như dược phẩm, thực phẩm và hóa chất, chủ yếu để nén các vật liệu dạng bột hoặc hạt thành viên.trong quá trình áp dụng thực tế, quá trình tạo viên thuốc thường gặp các vấn đề phổ biến như biến đổi trọng lượng, rò rỉ bột và ồn.Máy ép bảng quayvà đề xuất các giải pháp tương ứng để cung cấp hướng dẫn lý thuyết cho quy trình sản xuất.
Máy ép thuốc là một trong những thiết bị thường được sử dụng trong ngành công nghiệp dược phẩm, được sử dụng để nén bột hoặc hạt thuốc thành nhiều loại thuốc, chẳng hạn như thuốc vitamin,thuốc kháng sinhDựa trên đặc điểm và chức năng của chúng, máy ép thuốc có thể được phân loại thành:Máy nén máy nén thuốc một đấm,Máy nén máy tính bảng đa đấm,Máy nén bảng hai lớp,Máy ép bảng quay, và các loại khác.Máy ép bảng quayđược biết đến với hiệu quả sản xuất cao và hoạt động liên tục, làm cho nó phù hợp với sản xuất công nghiệp quy mô lớn và do đó được sử dụng rộng rãi trong các hoạt động sản xuất dược phẩm.
Định nghĩa ban đầu của nội bộMáy ép bảng quay tốc độ caolà tốc độ tuyến tính của lỗ trung tâm của die giữa không nên dưới 60 m/min. Với sự mở rộng liên tục của thị trường thuốc viên,tiến bộ trong công nghệ quy trình làm viên và công nghệ điều khiển, và các yêu cầu chất lượng ngày càng tăng đối với viên thuốc theo chứng nhận GMP,Máy ép bảng quaydần dần trở thành biểu tượng của hiệu suất cao và hiệu quả cao [1] Tuy nhiên, trong quá trình sản xuất và sử dụng,Các nhà khai thác thường gặp một loạt các vấn đề phổ biến có thể ảnh hưởng tiêu cực đến chất lượng hạt và hiệu quả sản xuấtĐể giúp các nhà sản xuất hiểu rõ hơn và giải quyết các vấn đề này, bài viết này khám phá các vấn đề chung của các nhà sản xuất.máy in viên vibratorvà các biện pháp đối phó tương ứng.
Phần 01: Nguyên tắc hoạt động củaMáy Press Tablet Rotary
Quá trình làm việc của mộtMáy ép bảng quaylà một chu kỳ liên tục. Chu kỳ này bao gồm khu vực cho ăn, khu vực nén và khu vực phục hồi và loại bỏ bụi vật liệu còn lại. Mỗi khu vực có chức năng cụ thể của nó,và thông qua hoạt động liên tục của các khu vực này, chất liệu cuối cùng được nén thành viên thuốc, như được hiển thị trong hình 1.
Hình 1: Biểu đồ đơn giản hóa quy trình làm việc của máy in máy vi tính
Khu vực ăn: Chức năng chính của vùng cho ăn là phân phối bột đồng đều vào các lỗ chết, đảm bảo một lượng vật liệu nhất quán cho mỗi chu kỳ viên.Quá trình này thường được thực hiện bởi một feeder hoặc scraper, như thể hiện trong hình 2.
Hình 2: Khung cung cấp hình trăng (xem phía trước ở bên trái, nhìn phía sau ở bên phải), với các tấm cạo ở cả hai bên
Vùng nén: Vật liệu đi vào khu vực nén chính.nơi các lỗ đấm trên và dưới di chuyển gần nhau hơn dưới tác động của các cuộn nén chính, áp dụng áp lực lớn hơn cho vật liệu để cuối cùng hình thành nó thành một viên.
Hình 3: Bên trái: đấm trên, giữa: đấm dưới, bên phải: đấm giữa
Khu vực phục hồi và loại bỏ bụi vật liệu dư thừa: Trong quá trình đặt viên thuốc, một số bột hoặc mảnh có thể còn lại xung quanh die.và tái chế vật liệu dư thừa thu hồiQuá trình này thường được thực hiện thông qua hút chân không hoặc các thiết bị loại bỏ bụi khác.
Sau khi đi qua khu vực cho ăn, khu vực nén chính và khu vực phục hồi và loại bỏ bụi vật liệu còn lại, một chu kỳ được hoàn thành để nén vật liệu thành viên.Tiếp tục dùng thuốc là sự lặp lại của chu kỳ này..
Phần 02: Các vấn đề chung vớiMáy Press Tablet Rotary
Trong khi sử dụngMáy ép bảng quayDưới đây là một số vấn đề phổ biến và nguyên nhân tiềm ẩn của chúng.
2.1 Hiện tượng rò rỉ bột
Định nghĩa về rò rỉ bột: Đối với vật liệu có khối lượng M1, khối lượng của các viên thuốc được sản xuất (bao gồm cả các viên thuốc đủ điều kiện và không đủ điều kiện) là M2.Sự khác biệt khối lượng M0 = M1 - M2 là lượng rò rỉ bột [1]Sự rò rỉ bột nghiêm trọng có thể dẫn đến chất thải vật liệu và ô nhiễm môi trường làm việc.
Có nhiều nguyên nhân gây rò rỉ bột, như được chi tiết dưới đây:
Các vấn đề với hệ thống cho ăn: Hiệu suất niêm phong kém của hệ thống cho ăn, tốc độ cho ăn quá nhanh hoặc thiết kế cho ăn không hợp lý có thể dẫn đến rò rỉ bột trong quá trình cho ăn.
Hiệu ứng cào kém: Nếu máy quét trên khung thức ăn hình nửa tháng không nhanh chóng tái chế vật liệu còn lại từ bể tích tụ trở lại bể thức ăn,vật liệu còn lại sẽ tích tụ và cuối cùng sẽ bị vứt đi khi tháp pháo trung tâm quay, dẫn đến rò rỉ bột, như thể hiện trong hình 4.
Hình 4: Hiện tượng rò rỉ bột
Người nghèo chết đóng dấu: Khoảng cách quá lớn giữa lỗ đấm trên, lỗ đấm dưới và lỗ chết, mài mòn chết hoặc lắp đặt không đúng có thể ảnh hưởng đến hiệu suất niêm phong, dẫn đến rò rỉ bột.
Sự rung động quá mức của máy in thuốcVibration tạo ra trong quá trình vận hành máy có thể gây rò rỉ bột.
Khả năng lưu thông vật liệu kém: Nếu vật liệu có khả năng chảy kém hoặc phân bố kích thước hạt không đồng đều, nó có xu hướng phân tán trong khi cho ăn và dùng thuốc, làm tăng khả năng rò rỉ bột.
2.2 Các vấn đề về sự thay đổi trọng lượng thuốc
Sự thay đổi trọng lượng viênMáy ép bảng quaycó thể gây ra bởi nhiều yếu tố, như được liệt kê dưới đây:
Đặc điểm vật liệuVí dụ, nếu độ ẩm của vật liệu quá cao hoặc quá thấp, nó sẽ ảnh hưởng đến khả năng chảy của nó, dẫn đến việc cho ăn không đồng đều và do đó trọng lượng viên thuốc không đồng đều.
Sự khác biệt mật độ lớn trong vật liệu: Điều này có thể gây ra sự phân tầng trong thời gian cho ăn, dẫn đến ăn không đồng đều.
Sự rò rỉ bột: Sự rò rỉ và phân tán bột có thể dẫn đến việc lấp đầy không đồng đều các lỗ đệm, ảnh hưởng đến trọng lượng và sự nhất quán nội dung của viên nén.
Thiệt mỏi nặng: Việc sử dụng lâu dài có thể gây mòn, hư hỏng bề mặt hoặc biến dạng, ảnh hưởng đến hiệu quả lấp đầy vật liệu và nén, dẫn đến lấp đầy vật liệu không đồng đều.
Ít áp suất thuốc: Áp lực không đồng đều giữa các đấm trên và dưới có thể gây ra sự thay đổi trọng lượng trong thuốc.
2.3 Các vấn đề về chất lượng vật lý của thuốc viên
Các vấn đề về chất lượng vật lý của máy tính bảng cũng rất quan trọng trong toàn bộ quy trình sản xuất.và hiệu suất phân hủy của các viênCác vấn đề về chất lượng vật lý phổ biến bao gồm độ cứng viên thuốc không đủ hoặc quá cao, bề mặt viên thuốc thô, và vỡ hoặc nứt viên thuốc.Các yếu tố chính ảnh hưởng đến chất lượng viên nén bao gồm cài đặt áp suất không đúng, hàm lượng độ ẩm vật liệu không phù hợp, phân bố kích thước hạt không đồng đều và khả năng lưu thông vật liệu kém.liệu bề mặt khuôn có thô hoặc bị ô nhiễm, và liệu nó có bị hư hỏng cũng sẽ giúp xác định nguyên nhân của các vấn đề về chất lượng vật lý.
2.4 Các vấn đề về tiếng ồn và rung động
Bất kỳ máy quay nào cũng tạo ra rung động và tiếng ồn trong quá trình vận hành.Tiếng ồn chủ yếu xuất phát từ các thành phần như động cơ chính, hộp số giun truyền chính, trục chính và tháp pháo.Độ chính xác thấp của vòng bi động cơ chính hoặc khoảng trống vòng bi quá mức có thể gây ra sự rung động và tiếng ồn tăng lên trong máy in bảng quay. Sự mài mòn của giun và bánh răng giun trong hộp số giun truyền chính, lưới kém, mài mòn hoặc thất bại của vòng bi, và bôi trơn kém cũng có thể dẫn đến hiện tượng này.Sự mất cân bằng do sự phân bố khối lượng không đồng đều trong quá trình sản xuất tháp phun hoặc bị hư hại trong quá trình sử dụng, cũng như lỗi đồng trục ở các lỗ đâm trên, giữa và dưới của tháp pháo gây ra lực không đồng đều trên các lỗ đâm trong quá trình nạp thuốc, cũng có thể gây rung động và tiếng ồn.
2.5 Các vấn đề khác
Ngoài các vấn đề trên, các vấn đề khác có thể xảy ra, chẳng hạn như tắc nghẽn hệ thống cho ăn, giải phóng không đồng đều và màu thuốc không đồng đều.Chỉ bằng cách hiểu được nguyên nhân cơ bản, những vấn đề này mới có thể được giải quyết tốt hơn, do đó sản xuất các sản phẩm chất lượng cao hơn.
Phần 03: Các biện pháp đối phó cho các vấn đề chung
3.1 Các biện pháp đối phó với hiện tượng rò rỉ bột
Đối với hiện tượng rò rỉ bột, các biện pháp sau đây chủ yếu được áp dụng:
Cải thiện cấu trúc cơ chế loại bỏ bụi: Lắp đặt một lưỡi dao hoặc máy cạo bụi trên khung thức ăn hình lưỡi liềm, như được hiển thị trong hình 5.
Hình 5: Tình trạng hoạt động của máy đấm và tấm cạo trong khung thức ăn hình nửa lưỡi liềm
Chọn nguyên liệu nguyên liệu thích hợp: Chọn nguyên liệu bột có khả năng chảy tốt và kích thước hạt đồng đều để giảm sự tạo ra bụi.
Cải thiện cách niêm phong máy in thuốc: Cải thiện cách niêm phong khu vực viên thuốc và hệ thống vận chuyển bột. Điều chỉnh khoảng trống đệm để đảm bảo sự liên kết đúng giữa các đấm trên và dưới.Thường xuyên kiểm tra sự hao mòn của đấm và chết, và thay thế các bộ phận bị mòn nghiêm trọng ngay lập tức để đảm bảo bề mặt mịn và giảm thiểu rò rỉ bột.
Sử dụng hệ thống loại bỏ bụi hiệu quả: Lắp đặt các thiết bị hút ở các vị trí chính của máy ép thuốc để nhanh chóng loại bỏ bột rò rỉ, duy trì sự sạch sẽ của thiết bị và môi trường làm việc.
3.2 Các biện pháp đối phó đối với các vấn đề về trọng lượng viên thuốc
Để giải quyết sự thay đổi trọng lượng thuốc đòi hỏi phải xem xét toàn diện và tối ưu hóa thiết bị, quy trình, nguyên liệu thô và hoạt động.
Cải thiện hệ thống dinh dưỡng: Kiểm tra thường xuyên các đường ống cấp thức ăn, feeder và đường ống vận chuyển để đảm bảo không có tắc nghẽn hoặc dư lượng bột.Sử dụng một hệ thống cho ăn tự động để tăng sự đồng nhất và nhất quán.
Điều chỉnh độ rõ ràng: Thường xuyên kiểm tra và thay thế đệm bị hỏng để đảm bảo sự liên kết đúng giữa các lỗ đấm phía trên và phía dưới, kích thước khẩu độ phù hợp và khoảng trống đồng đều để ngăn ngừa rò rỉ bột.
3.3 Các biện pháp đối phó đối với các vấn đề về chất lượng vật lý của thuốc viên
Để giải quyết các vấn đề về chất lượng vật lý trong thuốc:
Cải thiện khả năng lưu thông vật liệu: Kiểm soát độ ẩm vật liệu, độ nhớt và kích thước hạt. Tránh điều kiện quá ẩm hoặc khô, vì chúng có thể gây dính hoặc nứt.
Điều chỉnh cài đặt áp suất: Tối ưu hóa áp suất giữa các đấm trên và dưới bằng cách thiết lập các tham số áp suất thích hợp.
Kiểm tra bề mặt mạ: Đảm bảo bề mặt khuôn mịn và không bị mòn, vì điều này ảnh hưởng đáng kể đến chất lượng viên.
Sử dụng dầu bôi trơn đúng cách: Sửa sạch và đánh bóng thường xuyên, và thay thế ngay những cái bị hư hỏng để giảm thiểu các vấn đề về chất lượng vật lý.
3.4 Các biện pháp đối phó với các vấn đề về tiếng ồn và rung động
Tiếng ồn và rung động là không thể tránh khỏi trong máy móc, nhưng tối ưu hóa các vấn đề này có thể kéo dài tuổi thọ của thiết bị, cải thiện sự thoải mái của người vận hành và cải thiện chất lượng máy tính bảng.
Tối ưu hóa việc sử dụng động cơ chính: Tần số lý tưởng cho động cơ chính là ở tần số công nghiệp. Nếu nó thường lệch đáng kể, một động cơ tần số biến được khuyến cáo.
Thông thường kiểm tra bánh răng và vít giun: Kiểm tra sự hao mòn và bôi trơn, đảm bảo chất bôi trơn đủ và chất lượng cao để giảm ma sát và tiếng ồn.
Hãy giữ vững sự kiên trì: Hãy thường xuyên kiểm tra và thay thế vòng bi bị mòn hoặc bị hỏng.
Đảm bảo chất lượng tháp đâm: Sử dụng các tháp đâm chính xác cao, chất lượng cao. Đảm bảo lắp đặt đúng cách, bề mặt mịn màng và chính xác cần thiết.Kiểm tra sự liên kết giữa tháp đâm và chết để đảm bảo khoảng cách thích hợp, như được hiển thị trong hình 6, và bôi trơn nếu cần thiết. cân bằng hiệu chuẩn tháp đấm để đảm bảo quay trơn tru và giảm tiếng ồn và rung động.
Hình 6: So sánh trước và sau khi lắp đặt
3.5 Đào tạo nhân viên và hoạt động tiêu chuẩn
Đào tạo nhân viên và hoạt động tiêu chuẩn hóa rất quan trọng đối với việc sử dụng bất kỳ thiết bị công nghiệp nào, đặc biệt là đối với các thiết bị phức tạp và chính xác như máy ép bảng quay.
Nhân viên tàu: trang bị cho họ để xác định và giải quyết các mối nguy hiểm an toàn tiềm ẩn.để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.
Thiết lập một hệ thống ghi lại sản xuất: Lưu giữ hồ sơ chi tiết về các thông số sản xuất, tình trạng thiết bị và thông tin của nhà khai thác cho mỗi lô để cho phép truy xuất nguồn gốc và kiểm soát chất lượng.
Thực hiện bảo trì thường xuyên: Tiến hành bôi trơn và làm sạch thường xuyên để ngăn không cho bụi và tạp chất làm hỏng thiết bị và đảm bảo hoạt động trơn tru.
Phần 04: Kết luận
Với sự tiến bộ của Công nghiệp 4.0 và sản xuất thông minh,Máy ép bảng quaysẽ ngày càng tích hợp tự động hóa và công nghệ thông minh. ví dụ: các cảm biến và hệ thống điều khiển tiên tiến có thể theo dõi các thông số chính trong thời gian thực trong quá trình sản xuất,cải thiện hiệu quả và chất lượng sản phẩm.
Ngoài ra, khi dân số toàn cầu già đi và bệnh mãn tính lan rộng, nhu cầu về các loại thuốc hiệu quả và an toàn tiếp tục tăng lên.Điều này sẽ thúc đẩy việc áp dụng rộng rãiMáy ép bảng quaytrong ngành công nghiệp dược phẩm để đáp ứng nhu cầu sản xuất hàng loạt thuốc viên chất lượng cao.
Ngoài lĩnh vực dược phẩm truyền thống, việc sử dụngMáy ép bảng quayvới sự nhận thức về sức khỏe ngày càng tăng, nhu cầu về vitamin, khoáng chất và các chất bổ sung dinh dưỡng khác sẽ tiếp tục tăng,tạo ra các cơ hội thị trường mới choMáy ép máy tính bảng.
Hơn nữa, khi toàn cầu hóa tiến triển, các công ty dược phẩm ở các khu vực khác nhau sẽ phải đối mặt với sự cạnh tranh quốc tế gia tăng.Các nhà sản xuất máy in bảng quay phải tuân thủ các tiêu chuẩn quốc tế, chẳng hạn như GMP (Phương pháp sản xuất tốt) và các quy định của FDA (Cơ quan Quản lý Thực phẩm và Dược phẩm Hoa Kỳ), đảm bảo tuân thủ các luật pháp và yêu cầu chất lượng quốc gia khác nhau.
Tóm lại, tương lai củaMáy ép bảng quayThông qua sự đổi mới công nghệ liên tục và mở rộng thị trường, các thiết bị này sẽ đóng một vai trò ngày càng quan trọng trong dược phẩm,chất dinh dưỡng, bổ sung sức khỏe, và các lĩnh vực khác.
Shanghai Tianfeng Pharmaceutical Equipment Co., Ltd.
Đường 8 Tianfeng, Vùng Songjiang, Thượng Hải, Trung Quốc
Điện thoại: 86-13524985109
WhatsApp: 86-13524985109
WeChat: 13524985109
Skype: 86-13524985109
Web:www.tabletpressmachine.com
Email: chenyang@shtf.cn
Hướng dẫn vận hành và các biện pháp phòng ngừa cho máy in máy tính bảng
Hướng dẫn vận hành và các biện pháp phòng ngừa cho máy in máy tính bảng
Tôi.Máy nén thuốc đơn đấm
Amáy nén viên thuốc một đấmcó thể nén các vật liệu hạt khác nhau thành các viên nén tròn, làm cho nó phù hợp với các thử nghiệm trong phòng thí nghiệm hoặc sản xuất quy mô nhỏ các viên thuốc, viên đường, viên canxi,và các viên thuốc hình dạng không đềuNó là một máy nén liên tục điện (hoặc thủ công) nhỏ gọn trên băng ghế dự bị được trang bị một bộ die.và các hình dạng khuôn khác nhau có thể được chọn dựa trên các yêu cầu công thức.
Hiểu được thiết bị
1Cơ cấu chính
Cácmáy nén viên thuốc một đấmchủ yếu bao gồm:
- Die (một bộ: đấm trên, đấm dưới, đấm vòng)
- Máy điều chỉnh (ba: áp suất, trọng lượng viên thuốc, phóng ra)
- Hopper.
- Nạp thức ăn.
- Bánh xe tay.
(Xem hình 9-1 và 9-2.)
2Nguyên tắc làm việc
- Đấm dưới vào lỗ đục từ dưới, niêm phong nó.
- Máy nạp đầy vật liệu.
- Các đấm trên vào từ phía trên và nén bột / hạt thành một viên thuốc.
- Các đấm trên rút lại, trong khi các đấm dưới tăng lên để đẩy thuốc ra.
- Một cái cào tháo viên, hoàn thành một chu kỳ nén.
- Đấm thấp hơn sau đó được đặt lại cho lần đổ tiếp theo.
(Xem hình 9-3.)
3Tính năng nén
- Chỉ dùng một bộ đệm.
- Chỉ có đấm trên di chuyển trong quá trình nén (áp suất đơn phương), dẫn đến sự phân phối lực không đồng đều, có thể gây ra nắp hoặc lớp.
- Sản xuất: ** 80 ≈ 100 viên/ phút **, phù hợp với nghiên cứu và phát triển hoặc sản xuất quy mô nhỏ.
Sử dụng thiết bị
Hướng dẫn sử dụng
a. Lắp đặt làm sạch và đúc
Trước tiên, hãy làm sạch máy và chọn các loại đệm phù hợp.
(1) Thiết lập Die
1 Thiết lập đâm dưới
- Tháo lỏng vít cố định đấm dưới.
- Chuyển bánh tay để nâng đòn đấm dưới lên vị trí cao nhất.
- Chèn đấm dưới (đảm bảo các notch thẳng hàng với vít) và thắt chặt.
2 Cài đặt đấm trên
- Tháo nốt bấm trên ra.
- Nhét đấm trên hoàn toàn và thắt chặt bằng một chìa khóa (giữ cơ sở sáu góc).
3 Việc lắp đặt
- Tháo vít đệm ra.
- Đặt die theo chiều ngang vào bảng die (đảm bảo đấm dưới đi vào lỗ die).
- Thắt chặt vít, tránh nghiêng để tránh hư hỏng.
4 Kiểm tra sắp xếp
- Chuyển bánh tay để hạ đòn đấm trên xuống lỗ đục.
- Nếu xảy ra va chạm / ma sát, điều chỉnh vị trí bàn đệm bằng cách nới lỏng các ốc vít cố định của nó (hai).
- Lặp lại cho đến khi chèn trơn tru.
(2) Điều chỉnh phóng ra
- Chuyển bánh xe để nâng đòn đấm dưới lên.
- Đảm bảo mặt đấm là cùng với bàn đập.
- Tháo vít và bánh răng ra.
- Đặt bánh xe trên lên, rồi kéo lại.
- Hướng tay chạy thử máy (~ 10 xoay) trước khi nén thử nghiệm.
(3) Điều chỉnh độ sâu điền (trọng lượng viên)
- Tháo vít và bánh răng ra.
- Chuyển bánh răng dưới bên trái để nâng đấm dưới (giảm trọng lượng).
- Giữ tấm bánh răng và vít sau khi điều chỉnh.
(4) Điều chỉnh áp suất (sự cứng của viên)
- Tháo nút khóa.
- Chuyển thanh đấm phía trên:
- Bên trái = Tăng áp lực (loại thuốc cứng hơn).
- Bên phải = Giảm huyết áp (loại thuốc mềm hơn).
Kiểm tra trọng lượng, độ cứng và bề mặt hoàn thiện trước khi sản xuất đầy đủ.
(5) Loại bỏ chết
1 Loại bỏ đấm trên
- Tháo nốt kẹp và kéo đấm ra (sử dụng kẹp nếu chặt; tránh làm hỏng cạnh).
2 Loại bỏ
- Tháo lỏng vít cố định và vít đấm thấp hơn.
- Điều chỉnh bánh răng để nâng đấm dưới ~ 10 mm.
- Nhẹ nhàng xoay bánh xe để đẩy cái đốm ra một phần.
- Nếu bị mắc kẹt, tháo cái bàn.
3 Loại bỏ đấm dưới
- Tháo vít cố định và nâng đấm hoàn toàn trước khi rút (sử dụng nẹp nếu cần thiết).
4 Điều chỉnh sau khi loại bỏ
- Kéo lại đấm dưới ~ 10 mm để ngăn ngừa va chạm trong tương lai.
- Lắp lại cái vít.
2. Bảo trì
(1) Lôi trơn
- Bôi trơn tất cả các bộ phận chuyển động (cốc dầu, lỗ, bề mặt ma sát) trước khi sử dụng.
- Chạy trống để phân phối dầu.
(2) Kiểm tra vít
- Kiểm tra và thắt các vít trước mỗi ca và trong quá trình vận hành, tập trung vào:
- Vỏ bên trên, vít, vít bên dưới.
- Kết nối thanh khóa hạt, nâng chuối, vít bướm, vít bàn đục
(3) Làm sạch
- Làm sạch mực sau mỗi lần sử dụng để đảm bảo chất lượng ngoại hình của viên, Và lưu trữ nó trong dầu bôi trơn.
II.Máy in bảng quay
A. Hiểu về thiết bị
1Cấu trúc thiết bị
Các thành phần chính của máy in bảng quay (Hình 9-4) bao gồm:
- Tháp pháo xoay (được lắp đặt trên trục trung tâm)
- Đấm trên và dưới & chết
- Máy cuộn nén
- Cơ chế điều chỉnh trọng lượng
- Cơ chế điều chỉnh áp suất
- Hopper & feeder
- Máy thu bụi
Tháp pháo bao gồm ba lớp:
- Lớp trên: giữ nhiều cú đấm trên.
- Lớp giữa: chứa các lỗ đục.
- Lớp dưới: Nhà tương ứng với các đấm dưới.
Trong khi hoạt động:
- Đấm quay với tháp pháo trong khi di chuyển theo chiều dọc dọc theo các đường dây cố định.
- Khi đi qua các cuộn nén, đấm trên xuống và đấm dưới lên, nén hạt trong lỗ đục.
- Một feeders cố định liên tục cung cấp vật liệu từ hopper vào die.
- Điều chỉnh áp suất: đạt được bằng cách nâng/giảm cuộn dưới, thay đổi khoảng cách giữa các đấm.
- Điều chỉnh trọng lượng: Điều khiển thông qua đường đâm dưới, điều chỉnh độ sâu điền trước khi nén.
Các mô hình phổ biến bao gồm máy in 19 trạm (một mặt) và 35 trạm (hai mặt).
- Một mặt (ví dụ, ZP-19): Một chu kỳ nén mỗi lần xoay (1 viên / die).
- Hai mặt (ví dụ, ZP-35): Hai chu kỳ nén mỗi vòng xoay (2 viên / die).
2Nguyên tắc làm việc
Chu kỳ nén (Hình 9-5) bao gồm:
1. Đầy:
- Vết đấm dưới đi qua bên dưới ổ cho ăn, lấp đầy lỗ đục.
- Máy điều chỉnh trọng lượng đặt chiều cao điền; vật liệu dư thừa được cạo ra.
2. nén:
- Các đấm gặp nhau ở các cuộn, giảm thiểu khoảng cách để tạo thành một viên thuốc.
3- Thả:
- Đấm dưới tăng lên để đẩy viên thuốc ra, được hướng vào một thùng chứa.
3Tính năng nén
- Ăn đồng đều làm giảm thiểu sự thay đổi trọng lượng.
- Áp lực hai bên đảm bảo sự phân phối lực bằng nhau.
- Sản lượng cao: 80.000-100.000 viên/giờ.
B.Sử dụng thiết bị
1. Chuẩn bị chết
- Lấy các mẩu từ kho dầu bôi trơn, lau sạch bằng một miếng vải không dầu, và khử trùng bằng rượu.
- Kiểm tra sự hao mòn (đặc biệt là đầu đấm) trước khi lắp đặt.
2. Bộ máy
(1) Lắp đặt đệm
- Tháo các ốc vít vào tháp pháo.
- Đặt die vào lỗ và nhẹ nhàng nhấn nó với bề mặt tháp pháo bằng cách sử dụng một chân trôi.
- Kéo chặt các ốc vít.
(2) Thiết lập đấm trên
- Tháo nắp đấm trên, tấm song song, và đường ray hướng dẫn.
- Đặt mỗi đấm, đảm bảo chuyển động trơn tru trong die.
- Lắp đặt lại đường ray hướng dẫn, tấm, và nắp sau khi tất cả các đấm được đặt vào vị trí.
(3) Lắp đặt đấm dưới
- Mở nắp thép không gỉ bên và mở rộng đường sắt đâm dưới.
- Đặt đấm theo trình tự, sau đó khóa và che chắn.
- Chuyển tháp thủ công để đảm bảo hoạt động trơn tru.
(4) Lắp đặt máy cho ăn
- Giữ cái nồi hình lưỡi liềm trên tháp pháo bằng vít.
(5) Lắp đặt Hopper
- Đặt hopper vào máy và đặt điều khiển dòng chảy vật liệu vào vị trí trung bình.
3. Máy hiệu chuẩn
- Sau khi lắp ráp, hãy tự quay tháp pháo để xác minh sự sắp xếp.
- Đóng cửa an toàn và thử chạy.
- Điều chỉnh trọng lượng (thông qua độ sâu điền) và độ cứng (thông qua độ dày) khi cần thiết.
- Kiểm tra chất lượng viên (trọng lượng, độ cứng, ngoại hình) trong quá trình sản xuất.
4. Tắt & Làm sạch
(1) Việc xử lý vật liệu
- Thu thập vật liệu còn lại, dán nhãn và gửi đến kho trung gian.
(2) Bảo trì thiết bị
- Làm sạch và bôi trơn máy in.
(3) Làm sạch không gian làm việc
- Làm sạch dụng cụ, thùng chứa và bề mặt.
- Kiểm tra QA cần thiết trước khi cấp giấy chứng nhận thanh toán bù trừ.
Shanghai Tianfeng Pharmaceutical Equipment Co., Ltd.Đường 8 Tianfeng, Vùng Songjiang, Thượng Hải, Trung QuốcĐiện thoại: 86-13524985109WhatsApp: 86-13524985109 WeChat: 13524985109 Skype: 86-13524985109 Web:www.tabletpressmachine.comEmail: chenyang@shtf.cn

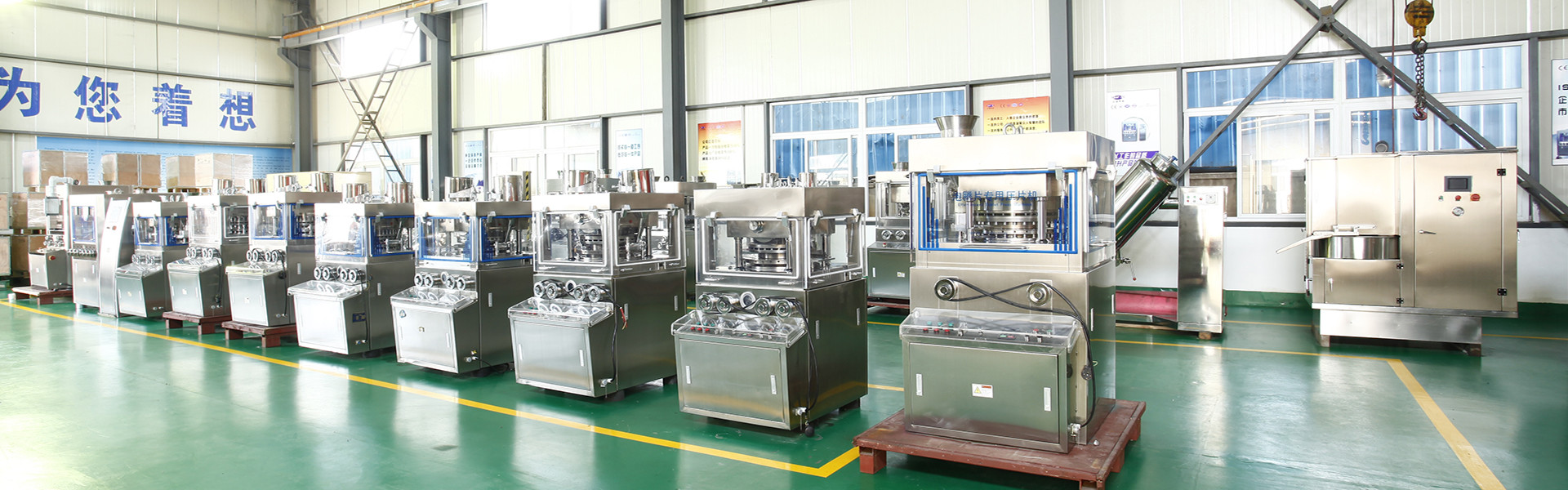

Máy làm bánh quy nén Shanghai Tianfeng ZPW-4-4 ZPW-4-6
Máy nén bảng quay ZPW-4-4là một loại máy móc thực phẩm, được sử dụng để sản xuất bánh quy nén cho mục đích quân sự và dân sự.Máy làm bánh quy nénSản xuất bánh quy nén bao gồm năm quy trình chính, tức là nướng bánh quy, bột, trộn, nén và đóng gói.máy in viên vibratorđóng một vai trò quan trọng trong việc làm bánh quy nén.máy in viên vibratorchủ yếu bao gồm cấu trúc cơ khí, hệ thống thủy lực, đơn vị truyền động điện và đơn vị điều khiển điện tử. Ngoài ra, nó được trang bị hopper thép không gỉ và các thiết bị khác.Trừ thức ăn vật liệuVì vậy, nó có thể nhận ra tự động hóa đầy đủ nếu được trang bị một thiết bị cho ăn tự động.
CácZPW-4-4 ZPW-4-6 Rotary Tablet Presslà một máy móc thực phẩm chuyên dụng được thiết kế để sản xuấtbánh quy néncho cả haisử dụng quân sự và dân sựNó tự động hóaquá trình néntrong sản xuất bánh quy, đảm bảo hiệu quả cao và chất lượng nhất quán.
Các tính năng và thành phần chính:
Hoạt động hoàn toàn hoặc bán tự động
Ngoại trừ việc cho vật liệu ăn, tất cả các quy trình (nén, phóng ra, v.v.) đều tự động.
Có thể đạt đượctự động hóa hoàn toànkhi kết hợp với mộtThiết bị cho ăn tự động.
Các thành phần chính:
Cấu trúc cơ khí️ Khung vững chắc để ổn định.
Hệ thống thủy lựcĐảm bảo lực nén ổn định.
Đơn vị truyền động điện️ Năng lượng máy hiệu quả.
Đơn vị điều khiển điện tửCho phép điều chỉnh chính xác.
Thép không gỉ HopperĐảm bảo vệ sinh và độ bền.
Quá trình sản xuất:
Làm bánh quy → làm bột → trộn →Nén (nén thuốc)→ Bao bì
Các thông số kỹ thuật:
Parameter
Thông số kỹ thuật
Thông số kỹ thuật
Mô hình
ZPW-4-4
ZPW-4-6
Áp suất nén tối đa
180-250 (có thể điều chỉnh)
180-250(được điều chỉnh)
Kích thước viên nang tối đa (mm)
40 (chiều kính) × 80 (chiều dài)
40 (chiều kính) × 80 (chiều dài)
Độ sâu lấp đầy tối đa (mm)
40 (có thể điều chỉnh)
40 (có thể điều chỉnh)
Độ dày của viên (mm)
10-30 (có thể điều chỉnh)
10-30 (có thể điều chỉnh)
Chiều kính làm việc (mm)
1030
1070
Tốc độ tháp pháo (r/min)
6
7
Công suất sản xuất (pc/h)
7,680 bánh quy/giờ
10,080bánh quy/giờ
Năng lượng động cơ
7.5-11 KW
11KW
Kích thước máy (mm)
1750×1200×1810
1980×1300 ×1960
Trọng lượng ròng (kg)
2600
3000
Ưu điểm:
✔Hiệu quả cao️ Sản phẩm10,080 bánh quy mỗi giờ.✔Cài đặt điều chỉnh️ Độ dày, áp suất và độ sâu lấp đầy có thể tùy chỉnh.✔Sức khỏe và bềnĐược làm bằngthép không gỉcho an toàn thực phẩm.✔Gắn gọn và ổn địnhThiết kế hạng nặng (4.000 kg) đảm bảo hoạt động trơn tru.
Ứng dụng:
Mức lương thực cho quân đội️ Bánh nướng nén có thời hạn sử dụng dài.
Cung cấp thực phẩm khẩn cấp️ Bánh bít có năng lượng cao để cứu trợ thảm họa.
Thức ăn nhẹ dân sự️ Các bánh quy nhỏ gọn, di động cho người tiêu dùng.
Máy này là lý tưởng choCác nhà sản xuất bánh quy quy mô lớntìm kiếmtự động hóa, chính xác và sản lượng cao. Bạn muốn chi tiết về cài đặt, bảo trì, hoặc cấu hình bổ sung?
Shanghai Tianfeng Pharmaceutical Equipment Co., Ltd.
Đường 8 Tianfeng, Vùng Songjiang, Thượng Hải, Trung Quốc
Điện thoại: 86-13524985109
WhatsApp: 86-13524985109
WeChat: 13524985109
Skype: 86-13524985109
Web:www.tabletpressmachine.com
Email: chenyang@shtf.cn
Làm thế nào để đối phó với các vấn đề nứt bảng? Dưới đây là 4 mẹo để giúp bạn giải quyết nó.
Làm thế nào để đối phó với các vấn đề nứt máy tính bảng?
AMáy ép máy tính bảnglà một máy ép các vật liệu hạt khô hoặc bột thành viên thuốc bằng cách sử dụng khuôn.Máy nén thuốc đấm đơn,Máy nén viên ngô,Máy ép bảng quay, máy nén bảng quay bán tốc độ cao, hoàn toàn tự độngMáy in máy nén máy tính bảng tốc độ cao, và xoay trònMáy ép máy tính bảng.
Các loại khác nhaumáy in thuốccó chức năng và phạm vi ứng dụng khác nhau, nhưng chúng thường gặp vấn đề nứt thuốc. Tại sao điều này xảy ra? Lý do chính là bột mịn quá nhiều trong hạt,Giữ không khí trong quá trình nénNếu tốc độ nén quá nhanh và khoảng cách giữa lỗ đấm và lỗ đấm nhỏ, không khí không thể thoát khỏi hạt và bị mắc kẹt bên trong viên.không khí mở rộng, khiến viên thuốc bị nứt.
Sau khi tham khảo ý kiến của các chuyên gia trong ngành, dưới đây là một số phương pháp để giải quyết sự nứt thuốc trong các hoàn cảnh khác nhau:
1- Viên thuốc bị nứt do áp suất quá mức
Khi các hạt bị áp lực tăng lên, sự giãn nở của chúng tăng lên. Nếu lực gắn kết của chất keo không thể ngăn chặn sự giãn nở này, nó dẫn đến nứt.Giải pháp là giảm áp lực..
2. nứt viên thuốc do phù hợp không đúng giữa đấm trên và lỗ chết
Theo thời gian, sự hao mòn trên các đấm và die gây ra sự không phù hợp, dẫn đến sự phân phối áp suất không đồng đều.gây ra sự phân tách trên hoặc biến dạng của vòng đệmĐiều quan trọng là thay thế khuôn ngay lập tức.
3. viên nứt do hạt kém chất lượng
Nếu các hạt quá lỏng hoặc chứa quá nhiều bột mịn, nên điều chỉnh nồng độ và số lượng chất kết dính, và phương pháp granulation nên được cải thiện.Đối với hạt quá khô hoặc mất quá nhiều nước tinh thể, kiểm soát hàm lượng ẩm trong quá trình hạt theo các đặc điểm kỹ thuật sản phẩm khác nhau là rất quan trọng.
4- Viên thuốc bị nứt do chọn chất kết dính không đúng cách
Nếu chất kết dính được sử dụng trong quá trình hạt là không đủ, dẫn đến dính kém và bột mịn quá nhiều, các hạt khô có thể trở nên quá cứng,làm cho chúng khó phân hủy và gây ra hố bề mặtNếu có quá nhiều bột mịn, một số có thể được sàng lọc ra. Nếu các hạt quá cứng, chúng nên được tái hạt và thêm chất phân hủy.
Trong những năm gần đây, với sự phát triển nhanh chóng của thị trường dược phẩm, các nhà sản xuất máy in bảng đã phải đối mặt với cả những cơ hội và thách thức.Các nhà sản xuất không còn chỉ tập trung vào bán hàng mà còn cố gắng giải quyết các vấn đề của khách hàng và cung cấp các dịch vụ toàn diện dựa trên nhu cầu của họDo đó, ngành công nghiệp in máy tính bảng và các công ty đang liên tục tăng tốc sự chuyển đổi và đổi mới của họ.
Tuy nhiên, một số chuyên gia trong ngành chỉ ra rằng trong khi một số sản phẩm đã đạt được những bước đột phá đáng kể, nhiều sản phẩm thiếu nội dung công nghệ.và thậm chí các quy trình sản xuất giống hệt nhauĐể thích nghi tốt hơn với sự phát triển của ngành công nghiệp và đáp ứng nhu cầu của người dùng, ngành công nghiệp máy in máy tính bảng của Trung Quốc phải tiếp tục tiến về tốc độ cao hơn, năng suất cao hơn, niêm phong tốt hơn, mô-đun,tự động hóaBằng cách tăng cường nỗ lực đổi mới, họ có thể cải thiện sản phẩm của họ và đạt được thị phần thị trường và sự ủng hộ của khách hàng trong thị trường máy in máy tính bảng cạnh tranh.
Shanghai Tianfeng Pharmaceutical Equipment Co., Ltd.Đường 8 Tianfeng, Vùng Songjiang, Thượng Hải, Trung QuốcĐiện thoại: 86-13524985109WhatsApp: 86-13524985109 WeChat: 13524985109 Skype: 86-13524985109 Web:www.tabletpressmachine.comEmail: chenyang@shtf.cn
Video
